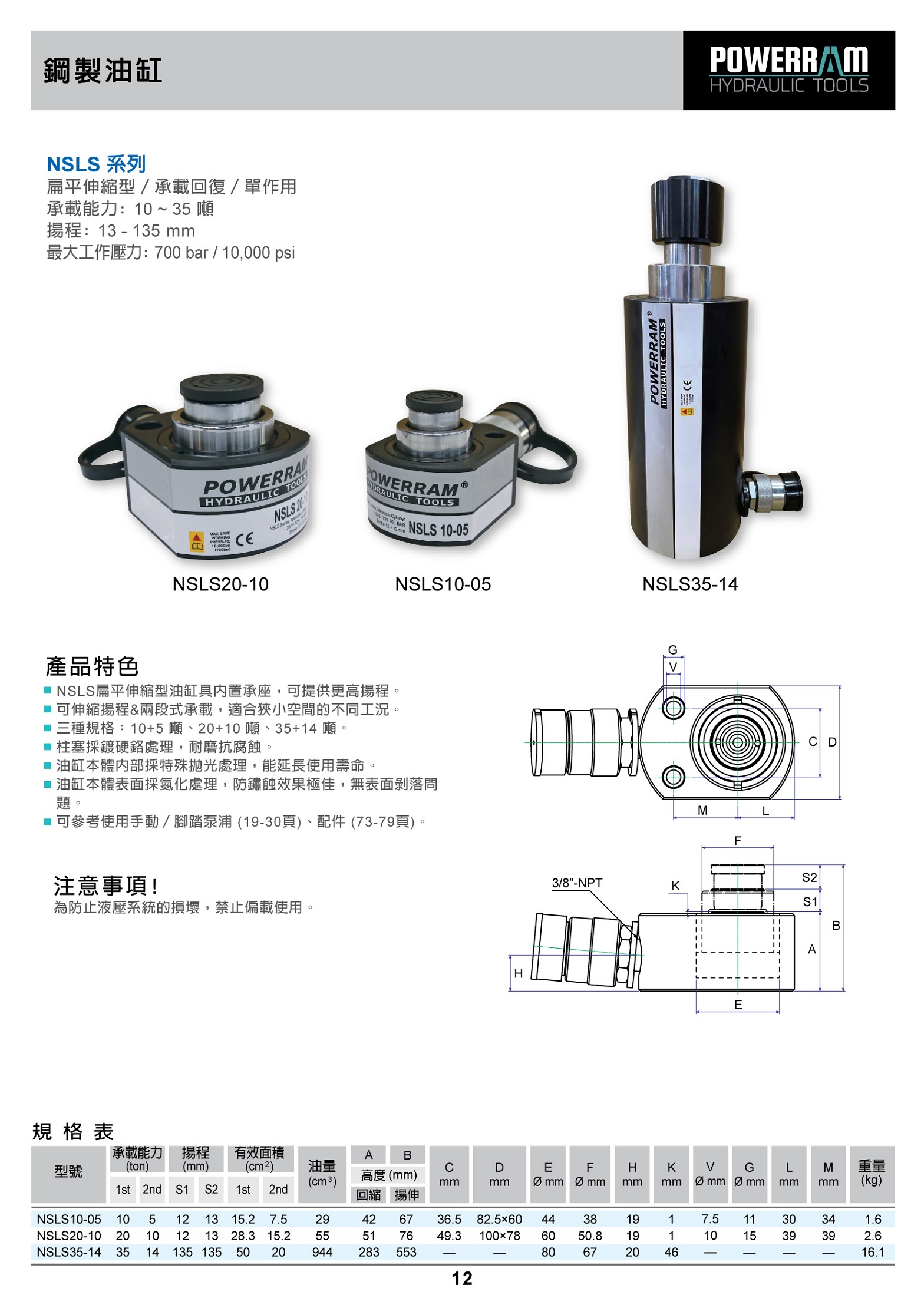

- NSLS扁平伸縮型油缸具內置承座，可提供更高揚程。
- 可伸縮揚程&兩段式承載，適合狹小空間的不同工況。
- 三種規格：10+5 噸、20+10噸、35+14噸。
- 柱塞採鍍硬鉻處理，耐磨抗腐蝕。
- 油缸本體內部採特殊拋光處理，能延長使用壽命。
- 油缸本體表面採氮化處理，防鏽蝕效果極佳，無表面剝落問題。
- 可參考使用手動 / 腳踏泵浦 (19-30頁)、配件 (73-79頁)。
- 為防止液壓系統的損壞，禁止偏載使用。
| 型號 | 承載能力 (ton) | 揚程 (mm) | 有效面積 (cm2) | 油量 (cm3) | A | B | C (mm) | D (mm) | E Ø (mm) | F Ø (mm) | H (mm) | K (mm) | V Ø (mm) | G Ø (mm) | L (mm) | M (mm) | 重量 (kg) | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 高度 (mm) | ||||||||||||||||||||
| 1st | 2nd | S1 | S2 | 1st | 2nd | 回縮 | 揚伸 | |||||||||||||
| NSLS10-05 | 10 | 5 | 12 | 13 | 15.2 | 7.5 | 29.0 | 42 | 67 | 36.5 | 82.5×60 | 44 | 38 | 19 | 1 | 7.5 | 11 | 30 | 34 | 1.6 |
| NSLS20-10 | 20 | 10 | 12 | 13 | 28.3 | 15.2 | 55.0 | 51 | 76 | 49.3 | 100×78 | 60 | 50.8 | 19 | 1 | 10 | 15 | 39 | 39 | 2.6 |

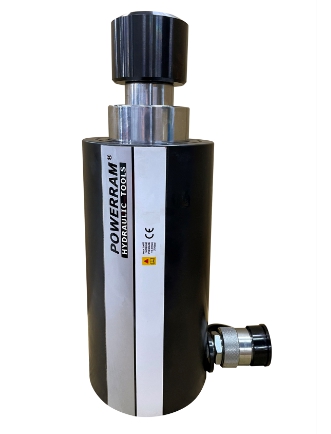

| NSLS35-14 | 35 | 14 | 135 | 135 | 50 | 20 | 944 | 283 | 553 | - | - | 80 | 67 | 20 | 46 | - | - | - | - | 16.1 |
